　　　轴向柱塞泵工作原理，吸油、排油的工作状态
　　轴向柱塞泵主要元件：活塞、缸体、斜盘、轴、分配盘。
　　一、柱塞泵（马达）的分类：
　　轴向柱塞泵的种类与轴向柱塞马达相同，也分为直轴式轴向柱塞泵和斜轴式轴向柱塞泵两类
　　斜盘式柱塞泵：缸体每转一转，每个柱塞往复运动一次，完成一次吸油、排油动作。改变斜盘的倾角，就可以改变密封工作容积的有效变化量，实现泵的变量。
　　斜轴式轴向柱塞泵的特点:
　　(1)斜轴式轴向柱塞泵中的柱塞所受径向力很小，因此允许传动轴与缸体轴线之间的夹角大，因而泵的排量较大。
　　(2)缸体受到的倾覆力矩很小，缸体端面与配流盘贴合
均匀，泄漏损失小，容积效率高:摩擦损失小，机械效率高。
　　(3)结构坚固，抗冲击性能好。
　　(4)由于斜轴泵的传动轴要承受相当大的轴向力和径向力，需采用承载能力大的推力轴承。
　　(5)斜轴泵的总效率略高于斜盘泵。运动部件的惯性
大，动态响应慢。
　　二、柱塞泵（马达）的结构和工作原理：

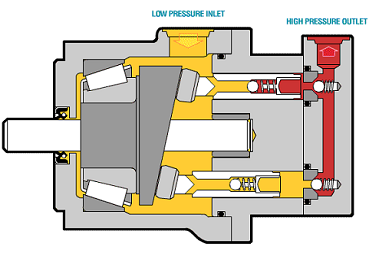

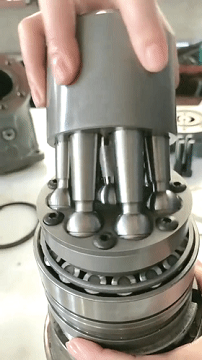

　　下图是轴向柱塞泵内的核心组件以及进、排油的情况。
　　

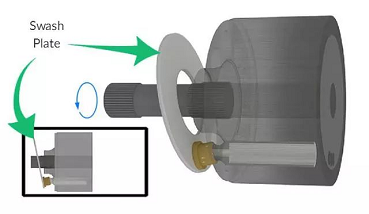

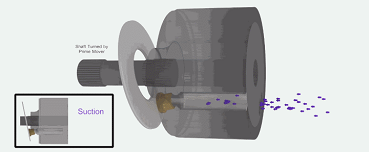

　　单根柱塞的吸油和排油过程简单介绍一下，下面这张图看到单根柱塞在最下端时开始进入准备吸油的临界状态。
　　

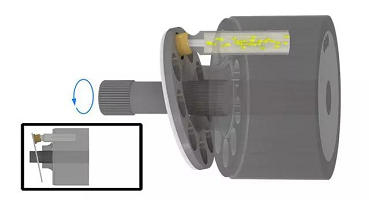

　　当柱塞转动至最顶端位置时，柱塞孔内刚刚吸满油液，正准备向外排出，这就是即将向外排油的临界状态.
　　

　　下图是一次完整的吸油、排油过程，如果缸体不断地旋转，则柱塞也就不断的吸油和排油，这就是轴向柱塞泵的工作原理了。
　　

　　放在整体的结构中再看一下就不难理解了。
　　

　　上面这个是柱塞泵的图，可以通过这张图看见里面的结构。下面这个动画看的更清楚：

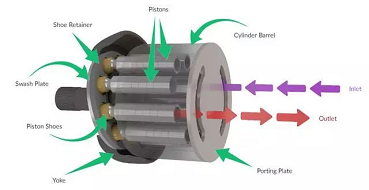

　　来自海特克柱塞泵（马达）的介绍，里面柱塞泵（马达）的结构和组成一目了然：
　　

　　了解了柱塞泵的结构和原理，可以清晰判断它是液压马达，还是柱塞泵：
　　当然，正确判断液压马达与柱塞泵。主要是看轴向柱塞马达的结构形式基本上与轴向柱塞泵一样。从原理上讲，液压马达和液压泵是可逆的，如果用电动机带动时，输出的是压力能（压力和流量）这就是液压泵；若输入压力油，输出的是机械能（转矩和转速），则变成了液压马达。
